產品簡介
概述以TXCPS作為開關，與接觸器、電氣聯鎖等附件組合，構成雙速電動控制器TXCPSD，適用于雙速電動機的控制與保護。
雙速電動機控制器配置有三種：
配置一：高速為消防型（過載、過流只報警不跳閘），低速為基本型；
配置二：高、低速均勻?yàn)榛拘停?br />配置三：高、低速均勻?yàn)橄佬停☉?yīng)注明特殊定貨）。
產品特點、主電路參數及附件模塊同基本型。

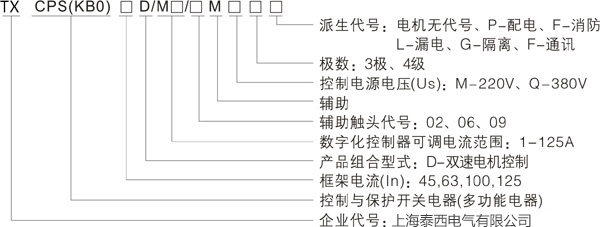

產品型號各部分的含義如下

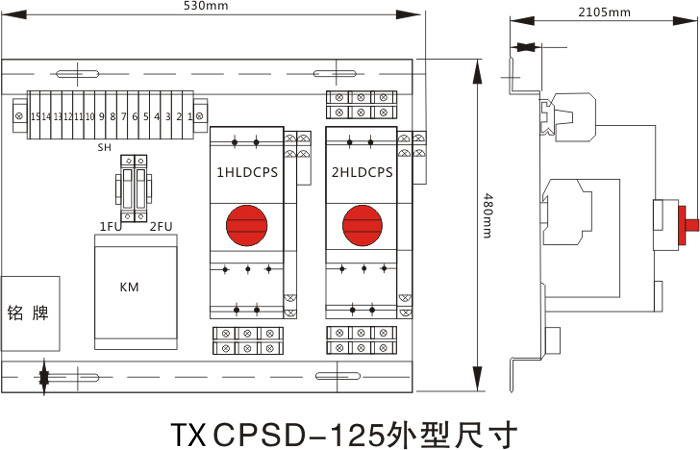

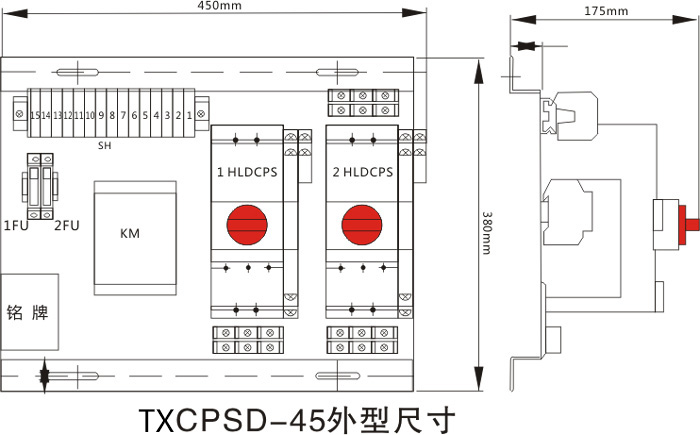

產品外形尺寸
雙速電動機運轉控制電路圖
| 二次電源 | 電源保護 | 電源型號 | 防火閥限位開關 | 低速就地與遠距離手動控制及聯鎖 | 運行信號 | 低速報警信號 | 停止信號 | 高、低速停止控制 | 調整就地與遠距離手動控制及聯鎖 | 運行信號 | 高速報警信號 | 停止信號 | 高速運轉接觸器 | ||
| 短路 | 故障 | 短路 | 故障 | ||||||||||||
注：
①.本圖適用于各類雙速電動機的運轉控制，采用就地與遠距離兩地手動控制。
②、高速排煙使用的控制保護器（2KBO），可選用消防型產品，具有過載、過流只報警不跳閘，短路時跳閘的功能，滿足在過負荷時繼續工作。二次控制原理圖通用。
③、外引高低速啟。停按鈕組可在箱面上或墻壁上安裝。
④、SQ為防火閥限位開關，其動作設備停止運行；當無防火閥限位開關時線路短接。
| 序號 | 符號 | 名稱 | 型號及規格 | 數量 | 備注 |
| 1 | FU | 熔斷器 | RT18-32X/4A | 1 | 帶熔斷指示 |
| 2 | CPS1.2 | 控制保護器 | CPS-□□/□□/□□□ | 2 | 請參閱選型圖 |
| 3 | HG1.2 | 綠色信號燈 | AD11-22/20~220V | 2 | 按需要增減 |
| 4 | HR1.2 | 紅色信號燈 | AD11-22/20~220V | 2 | 按需要增減 |
| 5 | HB1.2 | 藍色信號燈 | AD11-22/20~220V | 2 | 按需要增減 |
| 6 | HY1.2 | 黃色信號燈 | AD11-22/20~220V | 2 | 按需要增減 |
| 7 | HW | 白色信號燈 | AD11-22/20~220V | 1 | 按需要增減 |
| 8 | SF1.2，SS1. | 高低速啟.停按鈕 | LAY（1常開 1常閉） | 3 | 紅綠黃各一 |
| 9 | SF3.4，SS2. | 外引高低速啟.停按鈕組 | 工程設計決定 | 1 |
