產品簡介

適用范圍

CJT1系列交流接觸器(以下簡稱接觸器)，主要用于交流50Hz或60Hz，額定工作電壓至380V，電流至150A的電力線路中，作遠距離接通與分?jǐn)嚯娐分?，并可以與適當?shù)臒崂^電器或電子式保護裝置組合成電動機起動器，以保護可能發生過載的電路。
CJT1交流接觸器符合標準：GB14048.4、IEC60947-4-1及JB/T8730，是CJ10系列接觸器的替代產品。

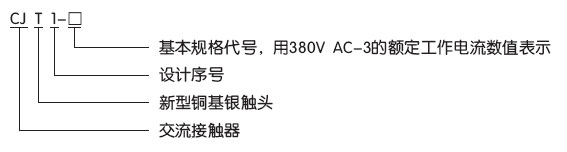

型號含義

一些常見的型號有：

CJT1-10，CJT1-20，CJT1-40，CJT1-60，CJT1-80，CJT1-100，CJT1-150

正常工作條件和安裝條件

周圍空氣溫度為：-5℃~+40℃，24小時內其平均值不超過+35℃。
海拔高度：不超過2000m。
大氣條件：最高溫度為+40℃時，空氣的相對濕度不超過50%；在較低溫度下可以允許有較高的相對濕度，例如+20℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施。
污染等級：3級。
安裝類別：Ⅲ類。
安裝條件：安裝面與垂直面傾斜度不大于±5°。
沖擊振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。

主要參數及技術性能

接觸器按電流等級分為：10A、20A、40A、60A、100A、150A。

線圈額定控制電源電壓Us為：交流(50Hz)：36V、110V、127V、220V、380V。

動作條件：吸合電壓為(85%~110%)Us；釋放電壓為(20%~75%)Us。

主要參數和技術性能(見表)。

結構特點

本接觸器的結構及安裝尺寸與CJ10相同。滅弧罩由耐弧塑料弧罩和鐵柵片組成，CJT1-60、100、150的底座用增強塑料制成。
CJT1-10～40A的接觸器為雙斷點直動式結構，60—150A接觸器觸頭系統為雙斷點直動式，電磁系統為杠桿轉動結構。觸頭均采用新型銅基無銀合金材料。具有較強的抗氧化性，接觸電阻小而穩定，并有較好的抗熔焊性耐磨損性，節約貴金屬，降低成本。20-40A的接觸器采用U形滅弧片和酚醛塑料滅弧罩，60—150A的接觸器采用新型的縱向與橫向柵片交錯排列，DMC耐忽塑料滅弧罩，滅弧性能良好。

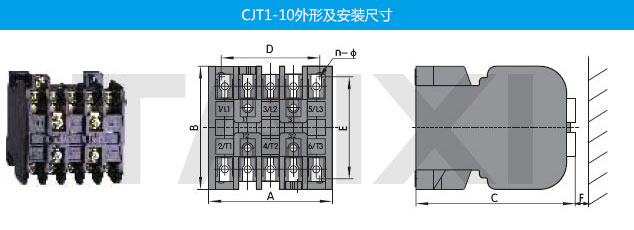

外形及安裝尺寸
