產品簡介

一、產品概述
TXQ3-63迷你型雙電源自動轉換開關電器是專用于終端雙電源轉換的電氣裝置，適用于交流50Hz或60Hz，額定工作電壓400V，額定工作電流63A及以下的雙回路供電系統?？筛鶕枰獙陕冯娫粗g的選擇性轉換。產品具有短路、過載、欠電壓、失壓保護功能，同時還具有備消防、雙分和輸出合閘信號功能。特別適用于一主一備電源轉換系統，作為消防、醫院、商場、軍事工程、高層建筑等不允許電源斷電的主要供電場所之用。它符合GB/T14048.11-2002《自動轉換開關電器》、《高層民用建筑防火規范》、  《建筑設計規范》、  《應急照明設計指南》、  《民用建筑電氣設計規范》等規范或標準。

二、正常工作條件
● 安裝地點的海拔高度不超過2000m。
● 大氣的相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低的溫度下，可以有較高的溫度；
● 最濕月的月平均最低溫度為+25℃時，平均值最大相對濕度為90%，并考慮到因濕度變化發生在產品表面的凝露，應采取特殊的措施。
● 污染等級為Ⅲ極。

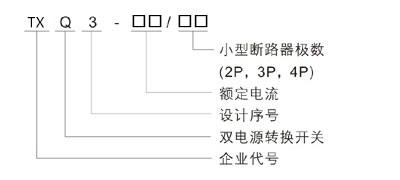

三、型號及含義

四、基本結構
迷你型雙電源自動切換開關主要由電源轉換執行斷路器（包括常用電源執行斷路器DZ47和備用電源執行斷路器DZ47各一臺）自動控制盒、電動操作機構等部分組成。斷路器DZ47具有過流保護和斷路保護功能、可同時作為通斷及保護主電路之用。

五、裝配接線
接線時，常用電源N應接入常用電源執行斷路器DZ47，備用電源R應繼而備用電源執行斷路器DZ47，DZ47斷路器為四極時，1、3、5為三相進行斷，2、4、6為三相出線端，7為零線進線端，8為零線出線端，若選用斷路器為三極斷路器，則必須將常用電源(N)的零線NN和備用電源(R)的零線NR同時接到三極專用接線零端子上。
注：雙電源切換開關自動控制器的工作電源取自斷路器DZ47的進線端和零線端，若選用三極斷路器時，必須要接兩路電的零線及NN和NR，該三極專用接線端子在兩臺斷路器中間。在自動電源切換開關安裝，接線過程中，切不要把原接在進線端的本機控制線甩掉，碰斷或短路。

六、使用操作
無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動-自動按鈕置于手動位置，當推動手柄順時針旋轉到終端時，備用電源執行斷路器分閘，常用電源執行斷路器合閘，當推動手柄逆時針旋轉至終端時，備用電源執行斷路器合閘，廠用電源執行斷路器分閘。
面板中，電源指示燈(綠)指示自動控制盒工作電源，若該燈不亮，說明自動控制盒工作電源故障，不能操作，待修復正常后，將手動-自動置于自動位置狀態，如果常用電源供電正常，切換開關將自動投入常用電源執行斷路器合閘狀態，面板中N電源指示燈(紅)亮；如查常用電源供電不正常，則切換開關將自動乳頭斷路器分閘，備用斷路器合閘位置狀態，面板中R電源指示燈(紅)亮

七、功能特點
● 抗干擾能力強、精度高；
● 消防電源DC24V，消防雙分；
● 體積小、分斷高、飛弧短，結構緊湊、外型美觀；
● 無噪音運行，節能降耗，安裝方便操作簡單，穩定，性能高；
● 轉換開關具有自投自復功能；
● 根據設計電路實際需要接好常用電源和備用電源(或發電機)的進出線、零線。為了確保使用安全，必須要將轉換開關的底板可靠接地，兩臺斷路器出線端并聯，但相序必須一致；
● 當斷路器為三極時，將NN、NR(零線)分別接到轉換開關(N)2，(N)4(零線)端子上，否則不能正常工作；
● 轉換開關操作手柄，作為應急手柄操作之用。(但必須要按下控制模式中的"手動"狀態)，才能使用操作手柄。

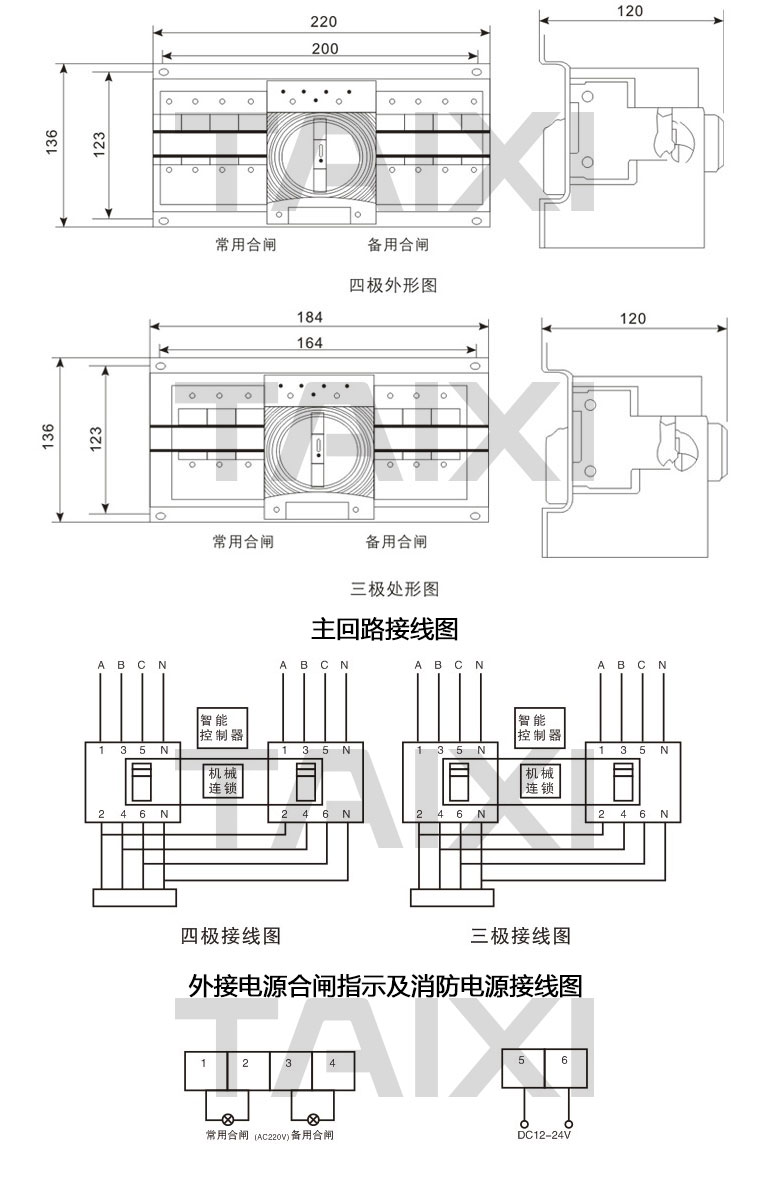

八、外型及安裝尺寸

九、主要技術參數
