產品簡介
一、適用范圍
DZ47SD-125系列小型手動雙電源開關是我公司自主研發的一款帶聯鎖機構的新型斷路器，本產品在原有DZ47-125小型斷路器的基礎上增加了聯鎖功能，即在一邊斷路器合閘的情況下另一邊斷路器只能保持?jǐn)嚅_狀態，實現線路切換等保護功能。我公司自主開發的手動雙電源開關具有過載、短路保護和線路轉換，雙重功能，該產品設計合理、可靠、外型美觀輕巧，主要用于切換及其它控制線路的過載、短路保護等作用。
DZ47SD-125手動雙電源開關產品符合GB10963和IEC60898標準。

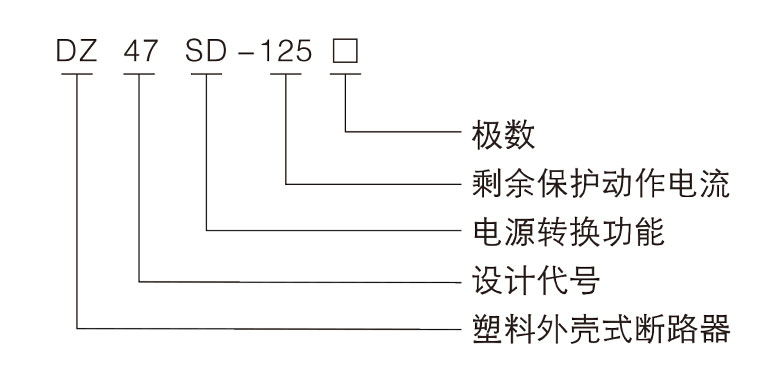

二、型號及其規格
三、主要技術參數
| 型號 | 額定電流（A） | 額定絕緣電壓Ui（V） | 頻率（Hz） | 極數 | 額定工作電壓Uc（V） | 分?jǐn)嗄芰Γˋ） |
| DZ47SD-125 | 63、80、100、125 | 660 | 50/60 | 2 | 230/400 | 10000 |
| 4、6 | 400 |
| 試驗項目 | 額定電流ln（A） | 試驗電流名稱 | 額定電流倍數 | 約定時間 | 起始狀態 | 預期結果 | 備注 |
| 過載情況下 | ≤63 | 約定不脫扣電流 | 1.05ln | ≥1h | 冷態 | 不脫扣 | |
| ＞63 | ≥2h | ||||||
| ≤63 | 約定脫扣電流 | 1.30ln | ＜1h | 脫扣 | 電流在5s內上升至規定值 | ||
| ＞63 | ＜2h | ||||||
| 短路情況下 | 所有值 | 瞬時脫扣電流 | 7ln | ≥0.2s | 不脫扣 | ||
| 14ln | ＜0.2s | 脫扣 |

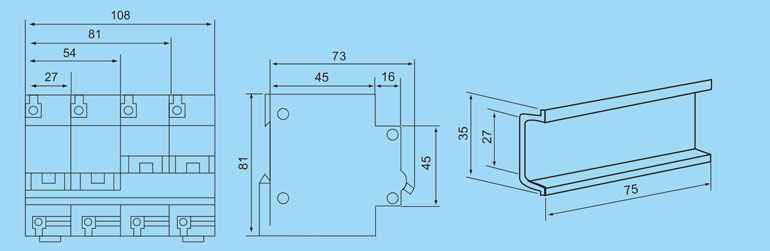

四、外形和安裝尺寸
五、訂貨須知
訂貨時要標明下列各點：產品型號和名稱：如DZ47SD-125手動雙電源開關
額定電流：100A。
極數：4P
訂貨數量：如6666只。
訂貨舉例：DZ47SD-125手動雙電源開關，125A，3P，5888只。
