產品簡介
一、適用范圍

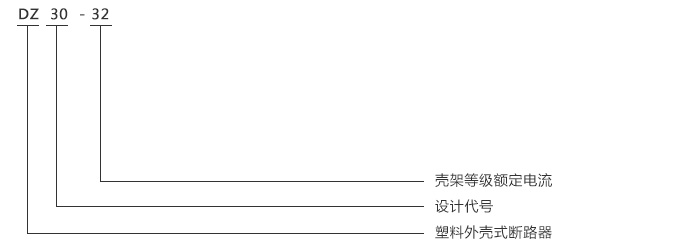

DZ30-32(DPN)小型斷路器“相線+中性線”斷路器適用于50Hz或60Hz，額定電壓在230V的單相住宅線路中，對電器線路的過載和短路進行保護，該產品分?jǐn)嗄芰Ω摺Ⅲw積小、寬度為18mm。零、火線同時切斷，杜絕了火線、零線接反或零線對地位造成的人身及火宅危險，是目前民用住宅領域中最理想的配電保護開關。本產品符合IEC60898和GB10963.1等標準的要求。二、型號及其規格
三、結構特征
DZ30系列DPN斷路器分?jǐn)嗄芰Ω?、體積小、結構尺寸緊湊，在兩極一個模數（18mm）寬度內，具有兩個極（P+N），相線、N線同時切斷，且N極具先接通后斷開的優點，杜絕了相線、N線接反或N線對地電壓造成人身危險。采用導線接線方式，最大可接10nm2的圓銅導線。
采用TH35-7.5型標準鋼安裝導軌進行安裝。
四、結構特點
DZ30斷路器體積小，結構緊湊，18mm寬度內擁有1P+N兩極，是DZ47兩極產品的一半寬度。價格比優于同類產品。DZ30斷路器殼體和部分功能件均采用高阻燃、耐高溫、耐沖擊塑料制成。
DZ30產品直接帶零線安裝，避免零線接線錯誤潛在觸電危險。
DZ30小型斷路器采用導軌安裝，方便省時。
五、主要參數及技術性能
分類：按額定電流ln分：6A、10A、16A、20A、25A、32A。
按極數為帶一個保護極的二極斷路器（1P+N）。
瞬時脫扣器的型式為C型（5ln~10ln）。
主要技術參數及指標：
運行短路能力：4500A。
機械電氣壽命：大于4000次。
| 殼架等級額定電流lnm（A） | 額定電流ln（A） | 極數（P） | 額定電壓Ue（V） | 額定短路分?jǐn)嗄芰cn（A） |
| 32 | 6、10、16、20、25、32 | 1P+N | 230 | 4500 |
| 試驗 | 脫扣器額定電流ln | 試驗電流 | 起始狀態 | 脫扣或不脫扣時間極限 | 預期結果 | 試驗環境溫度 | 備注 |
| a | ≤32A | 1.13ln | 冷態 | t≥1h | 不脫扣 | 30℃~35℃ | |
| b | 1.45ln | 緊接著a項 | t＜1h | 脫扣 | 電流在5s內穩定 地上升至規定值 | ||
| c | 2.55ln | 冷態 | 1s＜t＜60s | 脫扣 | |||
| d | 5ln | 冷態 | t≥0.1s | 不脫扣 | 通過閉合輔助 開關接通電流 | ||
| e | 10ln | 冷態 | t＜0.1s | 脫扣 |

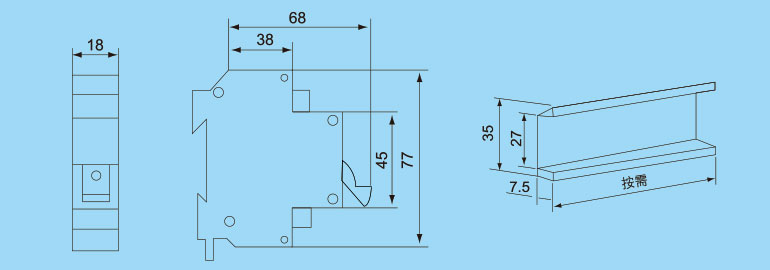

六、外形和安裝尺寸
七、1P小型斷路器和DZ30斷路器的區別：
1P小型斷路器就是火線進斷路器，零線不進，DPN是火線和零線都進斷路器，可以同時切斷火線和零線，用戶來說安全性更高，檢查也方便。2P小型斷路器也為雙進雙出，即火線和零線都進斷路器，但2P斷路器的寬度比1P和DPN斷路器寬一倍。
八、訂貨須知
訂貨時要標明下列各點：產品型號和名稱：如DZ30-32小型斷路器/DZ30斷路器。
瞬時脫扣額定電流：如32A。
訂貨數量：如100只。
訂貨舉例：DZ30-32小型斷路器，20A，1800只。
