產品簡介
一、適用范圍
TXDB18-63（TXL7-63）系列屬于L7小型斷路器是本公司在消化吸收國際先進技術的基礎上自行開發的新型產品。該產品性能可靠，保護特性精確，分斷能力高（10KA分斷能力），體積小，是目前最新型的產品之一。該L7小型斷路器主要適用于交流50/60Hz、額定電壓230/400V，額定工作電流不超過63A的建筑物及類似場所的電力線路設施和電氣設備進行過電流保護，亦可用于不頻繁的通斷操作。該斷路器符合IEC60898，GB10963.1《家用及類似場所所用過電流保護斷路器》等標準的要求，并獲得了國家CCC認證和CE認證。

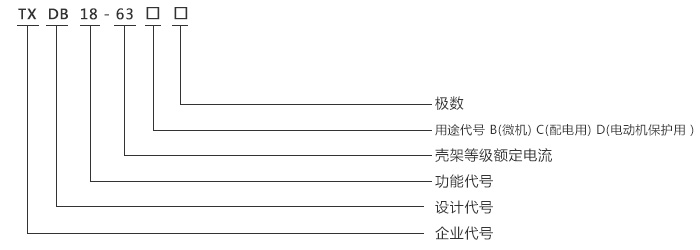

二、型號及其規格
三、結構特征
TXDB18-63（TXL7-63）高分斷小型斷路器（L7小型斷路器）由外殼、操作機構、熱脫扣器、電磁脫扣器、觸頭系統、滅弧系統等組成，具有過載和短路保護功能，設計獨特的結構和強有力的滅弧系統使產品具有10KA的額定短路能力。產品外形美觀，導軌安裝，并且有以下特點：手柄設計在前端面的上方，操作時安全感強，手感舒適；
上下端子均為多功能接線端子，即可接圓導線，也可接母排，也可同時接圓導線和母排；
電源即可下進上出，也可上進下出，方便安裝，節省導線；
四、正常工作條件
周圍空氣溫度上限不超過正四十攝氏度；下限一般不超過負五攝氏度。在高于正四十攝氏度或低于負五攝氏度的條件下使用應與泰西電氣技術部聯系。安裝地點的海拔一般不超過兩千米高，更高海拔地區使用應與制造商協商。
空氣是清潔的，并且在最高溫度正四十攝氏度時，空氣的相對濕度不得超過百分之五十。在較低溫度下課允許較大的相對濕度，例如在正二十攝氏度時，相對濕度可達到百分之九十。應該注意，由于溫度變化，可能偶爾產生適度的凝露，此時應采取適當?shù)拇胧ɡ缗潘祝?br />斷路器垂直安裝，與垂直面的傾斜度不超過百分之五。
無顯著搖動和沖擊震動的地方。
若安裝于封閉防護外殼內，并多臺緊靠著安裝時應降容使用，降容系數可選0.7~0.8，對于金屬防護外殼可采用高值，對全塑防護外殼，則可采用低值！
五、主要參數及技術性能
|
|
| 額定電壓Ue（V） | 極數 | 殼架等級額定電流ln（A） | 額定電流ln(A) | 額定頻率（Hz） | 額定短路能力lcn(A) | 額定運行短路分斷能力lcs（A） | 額定沖擊耐受電壓（kV） | 機械壽命（次） | 電壽命 |
| 230 | 1P 2P | 63 | 6、10、16、20、25、32、40、50、63 | 50/60 | 10000 | 7500 | 4 | 4000 | 8000 |
| 400 | 2P 3P 4P |
| 試驗 | 型式 | 試驗電流 | 起始狀態 | 脫扣或不脫扣時間極限 | 預期結果 |
| a | B、C、D | 1.13ln | 冷態 | t≤1h | 不脫扣 |
| b | B、C、D | 1.45ln | 緊接著a項 | t＜1h | 脫扣 |
| c | B、C、D | 2.55ln | 冷態 | 1s＜t＜60s | 脫扣 |
| d | B | 3ln | 冷態 | t≤0.1s | 不脫扣 |
| C | 5ln | ||||
| D | 10ln | ||||
| e | B | 5ln | 冷態 | t＜0.1s | 脫扣 |
| C | 10ln | ||||
| D | 15ln |

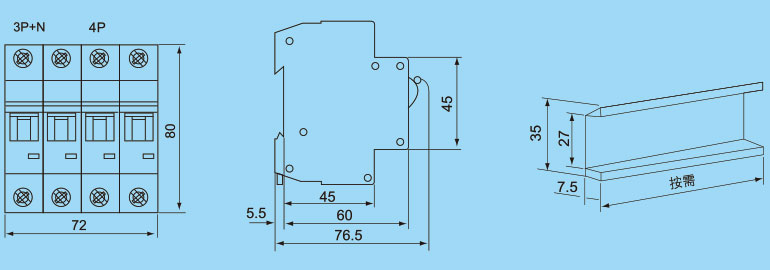

六、外形和安裝尺寸
七、訂貨須知
訂貨時要標明下列各點：產品型號和名稱：如TXDB18-63小型斷路器/TXL7高分斷小型斷路器。
瞬時脫扣額定電流：如16A。
斷路器極數：如1P。
訂貨數量：如300只。
訂貨舉例：TXDB18-63小型斷路器，1P，40A，50000只。
