      產品中心 Products


      您的位置：網站首頁產品中心>小型斷路器>DZ47-125高分?jǐn)嘈⌒蛿嗦菲?/span>












        • <sub id="1q2dl"></sub>
          <sub id="1q2dl"></sub>







            產品品牌


            浙江泰西智能科技有限公司




            產品名稱


            DZ47-125高分?jǐn)嘈⌒蛿嗦菲?/div>



            產品型號


            DZ47-125




            客戶服務


            13356192265 點擊這里給我發消息




            客戶服務


            18815125636 點擊這里給我發消息




            公司熱線


            86-0577-62711310 泰西電氣







            PDF資料










             產品簡介




            一、適用范圍
            DZ47-125(NC)125A系列大電流小型斷路器具有保護線路的短路過載，適用于照明配電系統和電動機的配電系統。外型美觀小巧、重量輕，性能優良可靠，分?jǐn)嗄芰^高，脫口迅速，導軌安裝，殼體和部件采用高助燃級耐沖擊塑料，使用壽命長，主要用于交流50Hz或60Hz，單極額定電壓230，二、三、四極400V；額定電流50A至125A線路中作過載、短路保護，同時也可以在正常情況下不頻繁通斷電器裝置和照明線路?？杉友b欠壓脫扣器，分勵脫扣器等附件，也可適用于隔離開關及作為線路的欠電壓保護和遠距離斷開之用。
            DZ47-125符合IEC60947-2，GB14048.2，GB10963標準的要求。

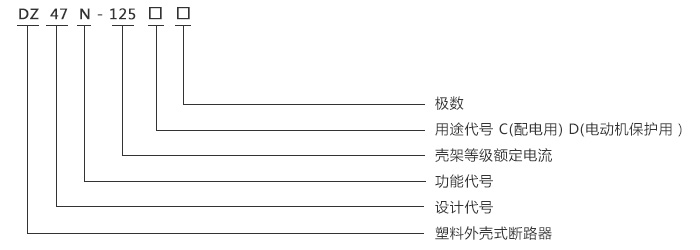

            二、型號及其規格




            三、結構特征
            DZ47-125小型斷路器，可用35mm導軌進行卡式安裝，體積小，分?jǐn)嗄芰Ω撸哂锌梢姷挠|頭閉合指示器，可做為線路的隔離之用。采用TH35-7.5型標準鋼導軌進行安裝。



            七、主要參數及技術性能
            ◆ 主要類型：
            a.C型主要用于照明配電保護（瞬時脫扣5~10ln）
            b.D型主要用于動力工業配電保護（瞬時脫扣10~16ln）
            ◆ 斷路器的額定電流為50A,63A,80A,100A,125A
            ◆ 斷路器的極數分為：單極、二極、三極、四極
            ◆ 本斷路器為嵌入式安裝（可在安裝軌上安裝）
            ◆ 斷路器的額定工作電壓及其相關的額定短路通斷能力10KA。
            ◆ 工頻耐壓：在耐濕熱性能后，斷路器應能承受2500V工頻耐壓試驗1分鐘而無絕緣閃絡和擊穿現象。
            ◆ 機械電氣壽命：斷路器的機械電氣壽命為2000次，其中電氣壽命6000次。
            ◆ 抗?jié)駸嵝裕?類（溫度五十五攝氏度時，相對濕度為百分之九十五）
            ◆ 接線：采用帶夾箍的接線端子，固定電纜截面可達至于50mm2







額定電流（A）
極數（P）
額定電壓（V）
額定短路分?jǐn)嗄芰?/td>



試驗線路預期電流（A）
試驗線路功率因素



50,63,80,100,125
1
230/400
10000
0.45~0.50



2,3,4
230/400
10000
0.20~0.25



2,3,4,
400
10000
0.45~0.50







試驗電流
額定電流
約定時間
起始狀態
預期結果



1.05ln
≤63A
t≤1h
冷態
不脫扣



＞63A
t≤2h
不脫扣



1.30ln
≤63A
t≤1h
熱態
脫扣



＞63A
t≤2h
脫扣



2.0ln
所有值
1~360s
冷態
脫扣



5ln（C型），10ln（D型）
所有值
t≤0.1s
冷態
不脫扣



10ln（C型），20ln（D型）
所有值
t＜0.1s
脫扣

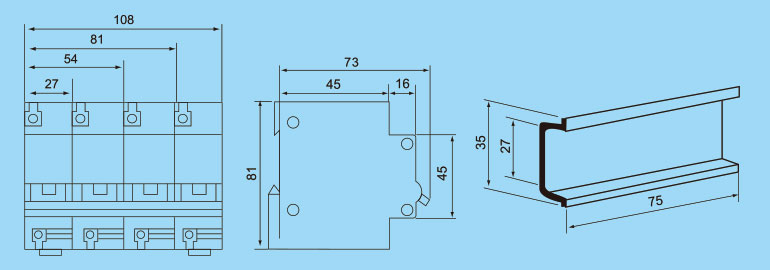

            八、外形和安裝尺寸





            九、訂貨須知
            訂貨時要標明下列各點：
            產品型號和名稱：如DZ47-125小型斷路器/DZ47-125型斷路器。
            瞬時脫扣額定電流：如100A。
            斷路器極數：如4P。
            訂貨數量：如36只。
            訂貨舉例：DZ47-125斷路器，1P，125A，855只。
