產品簡介
一、適用范圍
TXD7-63新型漏電斷路器（漏電保護開關）基于本公司多年來豐富的生產經驗，結合國際尖端技術，經過創新研究開發出來的新產品。該產品具有過載、短路、剩余漏電流動作、限流等功能保護與國際高新產品結為一體。產品動作特性高，適用于交流50Hz或60Hz，額定電壓?jiǎn)螛O兩線，兩極230V，三極、四極400V，額定電流至63A的線路中，當線路設備或電網泄露電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全?？捎脕?lái)保護線路或電動機的過載和短路，亦可在正常情況下作為線路的不頻繁轉換啟動之用。產品符合GB16917.1-2003和IEC61009-1標準，本產品并獲國家專利證書。

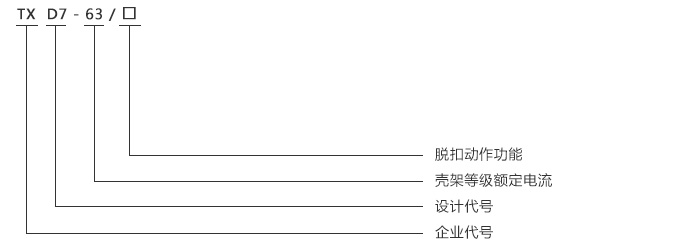

二、型號及其規格
三、結構特征
TXD7-63系列新型漏電斷路器（漏電保護開關）是由漏電脫扣器附件和TXB7N-63斷路器結合縮小設計而成，2P/3P/4P漏電比普通的DZ47LE斷路器要窄很多，同時它保持了與TXB7N相同的時間-電流動作特性，其機械裝配，即可由企業在工廠完成，也可在現場進行。漏電脫扣特性參數由工廠整定，用戶不可調整，也不能拆開漏電斷路器，以免影響性能。漏電斷路器有63A殼架等級電流，分別可接25mm2導線。在漏電斷路器上設有一個專門用來指示漏電動作的指示裝置，只有在指示裝置復位以后，漏電斷路器才能閉合。并配有帶自復式按鈕的試驗裝置，按下時內部線路產生一模擬剩余電流，使斷路器分?jǐn)?。試?yàn)裝置應定期試驗，每月一次。
四、正常工作條件和安裝條件
◆ 周?chē)諝鉁囟蓉?fù)五攝氏度至四十?dāng)z氏度，二十四小時內平均不超過三十五攝氏度。◆ 海拔高度：安裝地點的海拔不超過2000m。
◆ 大氣條件：安裝地點的空氣相對濕度在最高溫度四十?dāng)z氏度時不超過百分之五十，在較低溫度下允許有較大的相對濕度；例如二十五攝氏度時達到百分之九十。
◆ 安裝類別：II、III級。
◆ 污染等級：2級。
◆ 安裝形式：采用TH35-7型鋼安裝軌安裝。
◆ 安裝條件：安裝場所的外磁場任何方向均不應超過地磁場的5倍；剩余電流動作斷路器一般應垂直安裝，手柄向上為接通電源位置；安裝處應無顯著沖擊和震動。
◆ 接線方法：用螺釘壓緊接線。
七、主要參數及技術性能
◆ 主要規格：◇ 額定電流:
殼架等級電流63A為：6A、10A、16A、20A、25A、32A、40A、50A、63A
◇ 額定剩余動作電流l△n：0.03、0.05、0.1、0.3A
◇ 按極數和電流回路分為：
a.兩極剩余電流動作斷路器；
b.三極剩余電流動作斷路器；
c.四極剩余電流動作斷路器；
◇ 按瞬時脫扣特性分：
C型（5~10）ln,D型（10~16）ln。
◆ 主要技術參數：
◇ 額定電壓Un（V）：兩極為230V；三極、四極為400V；
◇ 額定短路能力lcn(A)：
6000（C6~C40）;
4500（C50、C63、D6~D63）；
◇ 額定剩余接通和分?jǐn)嗄芰?000l△m（A）;
◇ 額定剩余不動作電流l△no;0.5l△n；
| 額定電壓Ue（V） | 極數 | 殼架等級額定電流lnm(A) | 額定電流(A) | 額定漏電動作電流(mA) | 額定漏電不動作電流(mA) | 額定漏電分?jǐn)鄷r(shí)間 | 額定短路分?jǐn)嗄芰cn(A) |
| 230 | 2 | 32 | 6、10、16、20、25、32 | 30 ； 50 | 15 ； 25 | ≤0.1 | 6000 |
| 400 | 3 | ||||||
| 4 | |||||||
| 230 | 2 | 50 | 6、10、16、20、25、32、40、50、63 | 30 ； 50 | 15 ； 25 | 4500 | |
| 400 | 3 | ||||||
| 4 |
| 試驗電流 | 額定電壓 | 規定時間 | 預期結果 | 起始狀態 | 備注 |
| 1.13ln | 所有值 | t≥1h | 不脫扣 | 冷態 | 電流在5s內穩定地上升至規定值 |
| 1.45ln | 所有值 | t＜1h | 脫扣 | 熱態 | |
| 2.55ln | 所有值 | 1＜t＜60s | 脫扣 | 冷態 | 閉合輔助開關接通電源 |
| 5ln | 所有值 | t≥0.1s | 不脫扣 | 冷態 | 閉合輔助開關接通電源 |
| 10ln | 所有值 | t＜0.1s | 脫扣 | 冷態 | 閉合輔助開關接通電源 |

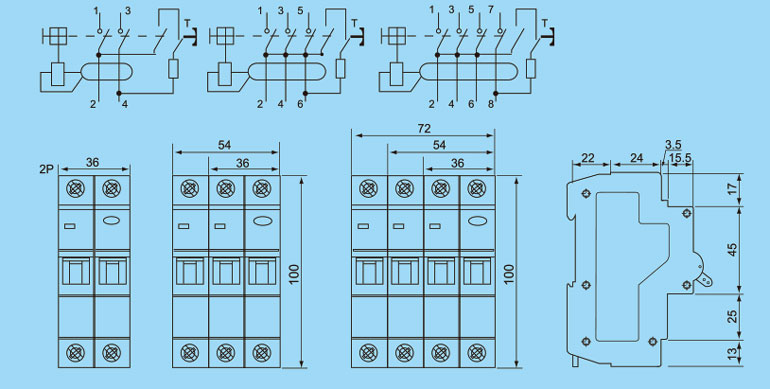

八、外形和安裝尺寸
九、訂貨須知
訂貨時要標明下列各點：產品型號和名稱：如TXD7漏電斷路器 / TXD7-63斷路器 / TXD7-63漏電保護開關。
瞬時脫扣額定電流：如50A。
斷路器極數：如3P。
訂貨數量：如48只。
訂貨舉例：TXD7漏電保護開關，3P，25A，155只。
