產品簡介
一、適用范圍
TXDL18-63漏電斷路器（金鐘穆勒LD7斷路器）廣泛的適用于國內外工業、商業以及民用建筑等領域的應用紅-綠觸點位置指示器，清晰的指示出觸頭的真實接觸狀態，使產品具有可靠的隔離功能指示，確保操作人員的人身安全。兩側雙端子結構設計，可同時既可以接各類導線，也可以接母線排，使接線更靈活、更安全、更可靠。不同的手柄顏色用以指示不同的電流等級，增加了除印字以外的電流標識，使標識更持久，同時增加了產品的色感藝術性。端子接線引導結構，保證接線位置準確無誤，避免了因接線錯誤帶來的電氣火災的巨大風險，同時提高了接線效率。3位置DIN導軌夾子，方便從現有的母線系統和導軌上拆卸更換，避免因為一個開關故障更換而使其它所有開關斷電。附件品種多樣，并采用快速相鄰卡裝方式，安裝非常方便、快捷，大大節約了用工時間。極高的分斷能力和卓越的限流特性，提高了電氣系統的安全性，減少了故障對系統的沖擊。獨特的滅弧系統設計，確保將您的電氣故障快速分斷，并將分斷后的殘余熱量快速排出，提高了開關的使用壽命。新舊代產品關聯延續性的設計理念，確保您所選用的新一代產品與上一代產品具有高度的兼容性，在您升級時，無需大的改動之前的設計。TXDL18-63漏電斷路器（金鐘穆勒LD7型斷路器）符合IEC60898，GB10963.1《家用及類似場所用過電流保護斷路器》等標準要求。

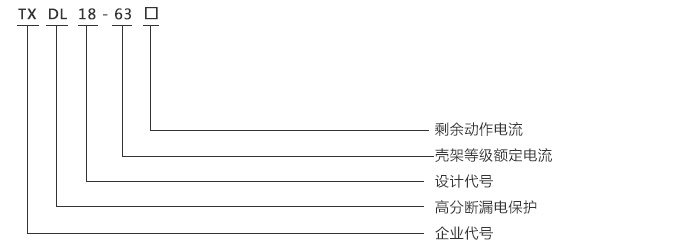

二、型號及其規格
三、產品特點
● 極高的分斷能力10KA。● 結構緊湊，體積?。?個模數寬）。
● 具有中線開斷功能，更加完全可靠。
● 雙功能接線端子，接線能力強。
● 具有觸頭狀態指示器，便于識別觸頭接觸情況。
● 不同手柄顏色用于指示額定電流。
● 額定電流范圍寬，可作為家庭開關使用。
● 統一的附件系列。
四、主要參數及技術性能
| 脫口時間 | □非延時、□最少10ms延時 |
| 額定電壓 （Ue） | 230V;50Hz |
| 額定剩余動作電流 | 30,100mA |
| 靈敏性 | A型 |
| 選擇性級別 | 3 |
| 額定分斷能力 (lcn) | 10ka |
| 額定電流 (ln) | 6-40A |
| 脫扣特性 | C,D特性曲線 |
| 最大可連上的熔斷器 | 100A gl(>8KA) |
| 嚴峻氣候環境抵抗力 | 按IEC1009國際標準 |
| 外殼防護等級 | IP40(安裝后) |
| 電氣壽命 | 不少于4000次（通-斷） |
| 機械壽命 | 不少于8000次（通-斷） |
機械參數
|
外殼寬度 |
36mm（2個模數） |
|
安裝方式 |
安裝在DIN導軌35mm |
|
端子接線能力 |
導線：1-25mm2母排厚度：0.8-2mm2 |

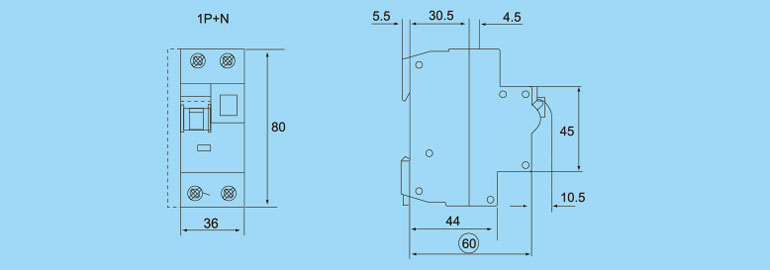

五、外形和安裝尺寸
六、訂貨須知
訂貨時要標明下列各點：
產品型號和名稱：如TXDL18-63漏電斷路器/金鐘穆勒LD7斷路器類型
瞬時脫扣額定電流：如40A。
需要過壓保護時，必須注明。
訂貨數量：如3600只。
訂貨舉例：金鐘穆勒LD7類型斷路器，16A，56000只。
