產品簡介
一、適用范圍

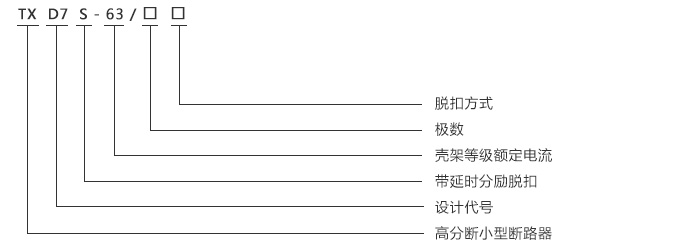

TXD7S-63 帶分勵脫扣器斷路器（預付費電表漏電斷路器/IC卡電表用斷路器），具有智能分勵脫扣器功能，適用于交流50Hz（或60Hz），額定工作電壓為110V-400V，額定電流為63A的線路中，對線路進行遠距離控制分?jǐn)嗷蜃詣?dòng)信號控制分?jǐn)?，同時對線路起到過載和短路漏電保護的作用。目前，廣泛應用與IC卡預付費電能表配套使用來控制線路的通斷。斷路器符合GB16917.1、GB10963、GB14048.2標準，具有國際先進水平。二、型號及其規格
三、正常工作條件
周?chē)諝鉁囟壬舷薏怀^(guò)正四十?dāng)z氏度；下限一般不超過負五攝氏度。在高于正四十?dāng)z氏度或低于負五攝氏度的條件下使用應與泰西電氣技術部聯系。安裝地點的海拔一般不超過兩千米高。
空氣是清潔的，并且在最高溫度正四十?dāng)z氏度時，空氣的相對濕度不得超過百分之五十。
在較低溫度下可允許較大的相對濕度，例如在正二十?dāng)z氏度時，相對濕度可達到百分之九十。
應該注意，由于溫度變化，可能偶爾產生適度的凝露，此時應采取適當?shù)拇胧ɡ缗潘祝?br />帶分勵脫扣器斷路器垂直安裝，與垂直面的傾斜度不超過百分之五。無顯著搖動和沖擊震動的地方。
若安裝于封閉防護外殼內，并多臺緊靠著安裝時應降容使用，降容系數可選0.7~0.8，對于金屬防護外殼可采用高值，對全塑防護外殼，則可采用低值！
四、結構特征
● 具有較高的分?jǐn)嗄芰?000A。● 結構緊湊，體積?。?個模數寬）。
● 具有中線開斷功能，更加完全可靠。
● 雙功能接線端子，接線能力強。
● 具有觸頭狀態指示器，便于識別觸頭接觸情況。
● 額定電流范圍，可作為家庭總開關使用。
● 統一的附件系列。
● 引入了延時功能使斷路器在電能表初始化時開關不會誤動作。
● 專與預付費電能表進行配合使用，能精確接收和執行電表的跳閘指令。
● 正常工作時只有0.09W的靜態損耗。
● 外部控制線被剪斷時開關立即跳閘， 且不能再次合閘，有效防止竊電行為。
● 具有隔離、短路保護、過載、漏電保護功能。
● 具有延時跳閘功能，能躲過電表上電初始化的時間，故能屏蔽在剛對線路送電時電能表發出的錯誤跳閘指令。
● 接線端上做了改進，壓線更合理，大大減少了接觸不良帶來的發熱現象。
五、主要參數及技術性能
◇ 極數：1P+N；3P+N◇ 按斷路器在斷相時的工作情況：斷相時執行智能分勵脫扣的斷路器；
◇ 瞬時脫扣類型：C型（照明保護型斷路器5ln~10ln）;
◇ 額定工作電壓Un（V）：230（1P+N）; 400（3P+N）
◇ 額定電流ln（A）：6、10、16、20、25、32、40、50、63；
◇ 額定控制電源電壓Us（V）:230;
◇ 額定輔助電路電壓Usm（V）：230；
◇ 斷路器的智能分勵脫扣延時時間為：0.5s≤t≤2s；
◇ 斷路器短路分?jǐn)嗄芰Γ?000A；
◇ l△n(mA)=30/50/100；
◇ lno=? l△n
| 型號 | 殼架等級額定電流 (A) | 極數 Pole | 寬度/位 （18mm） | 型式 | 額定電流 Rated current （A） | 額定工作電壓 (V) | 控制電壓 | 額定短路分?jǐn)嗄芰Γˋ） |
| TXD7S-63 | 63 | 1P+N | 2 | C | 10，15，16，20，25，32，40，50，63 | 230/400 | 230 | 6000 |
| 3P+N | 4 |
| 額定電流 | 起始狀態 | 試驗電流 | 規定時間 | 預期結果 | 備注 | |
| ln≤32A | ln＞32A | |||||
| 6~63A | 冷態 | 1.13ln | t≥1h | t≥1h | 不脫扣 | |
| 緊接前項 | 1.45ln | t＜1h | t＜1h | 脫扣 | 電流在5s穩定地上升至規定值 | |
| 試驗進行 | ||||||
| 冷態 | 2.55ln | 1s＜t＜60s | 1s＜t＜120s | 脫扣 | ||
| 冷態 | 5ln | t≤0.1s | t≤0.1s | 不脫扣 | C型 | |
| 冷態 | 10ln | t＜0.1s | t＜0.1s | 脫扣 | ||
| 冷態 | 10ln | t≤0.1s | t≤0.1s | 不脫扣 | D型 | |
| 冷態 | 15ln | t＜0.1s | t＜0.1s | 脫扣 | ||
六、分勵脫扣器原理
分勵脫扣器本質上就是一個分閘線圈加脫扣器。熱脫扣和電磁脫扣也用這個脫扣器。給分勵脫扣線圈加上規定的電壓，斷路器就脫扣而分閘。分勵脫扣器常用在遠距離自動斷電的控制上，現在用得最多的就是消防控制室切斷非消防電源。斷路器分勵脫扣后是不能立刻遠控合閘的，也不能直接手動合閘，必須將斷路器再扣后方能合閘，這和過載等脫扣跳閘后要再扣一樣。這就是分勵脫扣和電動操作分閘的區別。斷路器操作把手有三個位置，除大家知道的上分下合兩個位置外，脫扣后把手將停留在中間位置。所謂再扣就是將把手從中間位置下扳到分的位置使脫扣器重新鉤住，然后才能合閘。
分勵脫扣線圈電壓種類有交流和直流，電壓大小有各種電壓等級。切斷非消防電源時用DC24V消防電源作分勵脫扣線圈電源是最方便也是最簡單的。分勵脫扣線圈只能短時間通電，時間一長就燒壞；所以在控制回路里要串接一個斷路器的常閉接點，斷路器脫扣后切斷分勵脫扣線圈的電流。
分勵脫扣器作用
分勵脫扣器用于遠距離操作低壓斷路器分閘控制。它的電磁線圈并聯在低壓斷路器的電源側。需要進行分閘操作時，按動常開按鈕使分勵脫扣器的電磁鐵得電吸動銜鐵，通過傳動機構推動自由脫扣機構，使低壓斷路器掉閘。在一臺低壓斷路器上同時裝有兩種或兩種以上脫扣器時，則稱這臺低壓斷路器裝有復式脫扣器。在具體使用中，分勵脫扣側重于控制，失壓脫扣側重于保護。
分勵脫扣器動作特性

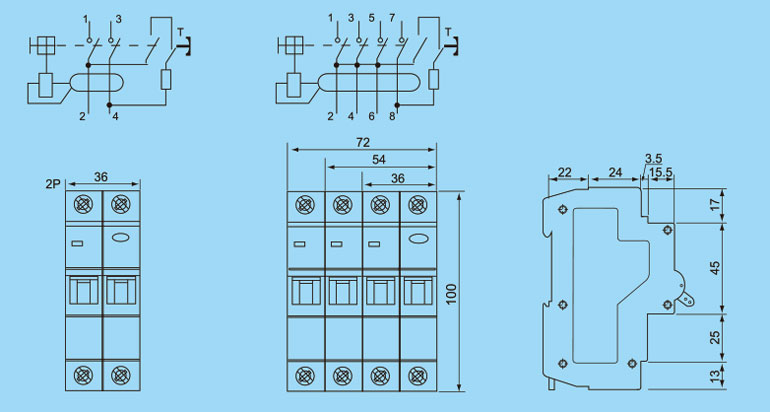

智能帶分勵脫扣器斷路器的工作壓為70%~110% Un范圍內的任何值，使用時通過信號線給斷路器和智能分勵脫扣器上施加控制電壓，即信號電壓（可由遠端控制線路或IC卡電度表提供），然后將斷路器手柄推向閉合位置合閘。當需要遠程控制（或IC就按電度表欠費時）殼體通過控制系統斷開控制電壓，斷路器應能在0.5s≤t≤5s可靠分?jǐn)?，同時斷路器還具備短路和過載功能。七、外形和安裝尺寸
八、訂貨須知
訂貨時要標明下列各點：
產品型號和名稱：如預付費電表（IC卡電表）用斷路器/帶分勵脫扣器斷路器
瞬時脫扣額定電流：如16A。
極數：3P+N
訂貨數量：如1234只。
訂貨舉例：帶分勵脫扣器斷路器，3P+N，63A，5630只。
