產品簡介
一、適用范圍

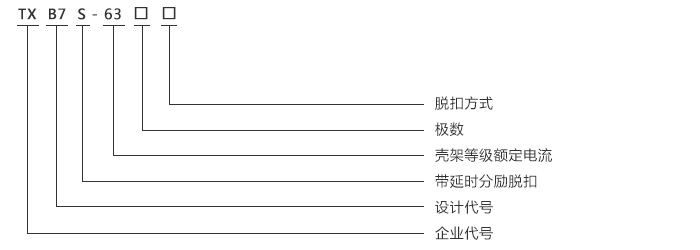

TXB7S-63帶分勵脫扣斷路器——IC卡預付費斷路器，具有智能分勵脫扣功能，適用于交流50Hz(或60Hz)，額定工作電壓為230/400V，額定電流63A的線路中，對線路進行遠距離控制分?jǐn)嗷蜃詣有盘柨刂品謹啵瑫r對線路起過載和短路保護作用，也可以作為線路的不頻繁操作轉換之用。目前，廣泛應用于IC卡預付費電度表配套使用來控制線路的通斷。斷路器符合IEC60898、GB10963、GB14048.2標準，具有國際先進水平。二、型號及其規格
三、產品特點
TXB7S-63 IC卡預付費斷路器由TXB7N小型斷路器和智能模塊分勵脫扣器組裝而成。有瞬時脫扣和延時脫扣兩種方式。外殼采用阻燃型耐弧高強度新型塑料制成，故耐沖擊強度和阻燃性能良好。
觸頭系統采用電動斥力機構，大大提高了斷路器的分?jǐn)嗄芰Γ蛊鋽嗦菲鞯墓δ芨油晟瓶煽?，L極具有電磁保護和熱保護功能，N極具有電磁保護功能，S極具有分勵脫扣功能。
全自動繞線的分勵脫扣線圈經受3300V（1.2/50μs）電壓試驗，滿足CEI28-6的絕緣等級Ⅲ。
分勵脫扣壽命超過4000次。
分勵脫扣線圈具有限流作用，確保線圈在分勵脫扣線路中所吸收的電流，在一個可靠的安全值以內，能有效預防實際使用過程中線圈燒毀現象。
分勵脫扣裝置單獨設計成一極，抗干擾能力強，能有效預防分勵脫扣器在電磁干擾和熱干擾下的誤動作。
預付費斷路器是專為單相、三相四線IC卡電能表配套使用而設計的，它具有反時限過載保護和短路保護功能能接收IC卡電能表的信號切斷電路，防止用戶拖欠電費，已廣泛用于國家電網一戶一表改造工程中。
四、結構特點
（預付費斷路器）延時分勵脫扣動作特性斷路器的工作電壓為70%~110%范圍的任何值，使用時通過信號線給斷路器和智能分勵脫扣器極上施加控制電壓，即信號電壓（可由遠端控制線路或IC卡電度表提供）然后將斷路器手柄推向閉合位置合閘。當需要遠程控制（或IC卡電度表欠費時）可以通過控制系統斷開控制電壓，斷路器應能在0.5s≤t≤2s可靠分?jǐn)?，同時斷路器還具備短路和過載功能。五、主要參數及技術性能
| 額定電流 | 6A、10A、16A、20A、25A、32A、40A、50A、63A |
| 極數 | 1P+N / 3P+N |
| 額定工作電壓 | 1P+N 230V |
| 3P+N 400V | |
| 頻率 | 50Hz |
| 工作電壓范圍 | 65%~120% Un |
| 分?jǐn)嗄芰?/td> | 6KA |
| 脫扣曲線 | C |
| 延時動作時間（智能分勵脫扣時間） | 0.5s~2s |
| 復位時間 | ＜30s |
| 機械壽命 | 2000次 |
| 電氣壽命 | 6000次 |
| 限流等級 | 3 |
| 沖擊耐受電壓 | 6kV |
| 環境 | -25℃~70℃ |
| 接線 | 隧道式接線端子 |
| 安裝 | 上下鎖定夾，安裝更方便 |
六、IC卡預付費電表斷路器工作原理
IC卡預付費電表斷路器及分勵脫扣器的原理圖
IC卡預付費電表斷路器工作原理
隨著人們生活水平的不斷提高和工業自動化的迅速發展對電能的需求越來越大因此各相關部門對電能需進行科學的管理。傳統的機械電表已不適應現代化的生活方式特別是在商業住宅、公寓、高校和店面房等用電密集的場所尤其需要智能化的管理。目前已有較多的用電場所使用IC卡預付費電度表來實現電能的收費和管理及控制。
IC卡預付費電度表是先付費后使用的用電方式為電能管理部門解決了抄表難收費難和人力資源量大的問題預付費電度表的使用使管理部門從繁重而煩瑣的管理方式中解脫出來有更多的精力去規范電能的使用提高服務質量和管理水平為社會提供更多的電能資源。
IC卡預付費電度表在實際使用中是先將IC卡中的電量輸入電度表電度表內用電量至剩余量達到報警門限時即發出報警信號電用完后電度表內繼電器斷開停止用戶供電。此時用戶雖已斷電但用戶線路未與進線電路完全隔離電度表本身與進線電路未斷開電度表還在繼續運行存在能源消耗和一定的安全隱患。在一般使用中大多采用斷路器來作為電度表與用電線路的隔離和線路的過載短路保護及用戶線路的不頻繁接通與分?jǐn)嗟胀ǖ臄嗦菲髟贗C卡預付費電度表內無電量的情況下能接通和分?jǐn)嗑€路使電度表仍有可能處于帶電狀態因此設計一種性能和保護功能完善的能與預付費電度表配用的斷路器的分勵脫扣器也是斷路器保護功能研究中的一項重要內容。

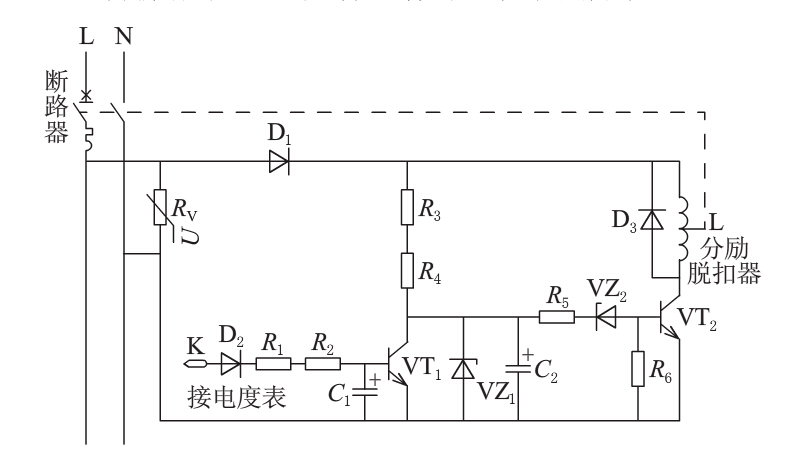

IC卡預付費電表斷路器及分勵脫扣器的具體工作原理如圖1所示。
當IC卡預付費電度表有剩余電量時控制端K有電壓信號該電壓信號經二極管D2整流電阻R1和R2降壓、限流電容C1濾波后送到三極管VT1基極使三極管VT1導通三極管VT2基極為低電平三極管VT2截止分勵脫扣器不通電這時斷路器可以合閘用戶可以用電。
當IC卡預付費電度表剩余電量用完時控制端K無電壓信號三極管VT1基極為低電平三極管VT1截止L相電壓經二極管D1整流電阻R3和R4降壓、限流給電容C2充電當充到高于穩壓管VZ2的導通電壓時穩壓管VZ2導通三極管VT2也導通分勵脫扣器通電斷路器分?jǐn)嘤脩魯嚯姟嗦菲鞣珠l后分勵脫扣器也同時斷電防止分勵脫扣器長期通電而燒毀此時如用戶再次手動合閘斷路器控制電路會經過對電容C2的充電延時后再次分閘提醒用戶給IC卡預付費電度表充值。
當預付費電度表重新充值成功后IC卡預付費電度表又會重新接通K控制端動作過程與IC卡預付費電度表有剩余電量時相同這時分勵脫扣器不通電用戶可以合閘斷路器。
電路中RV是壓敏電阻起雷擊保護作用防止雷擊高壓脈沖對控制電路中的二極管、三極管等電子元件造成損害。圖中所示為應用于單相電路中該電路同樣適用于三相電路。
2 IC卡預付費電表斷路器的具體應用

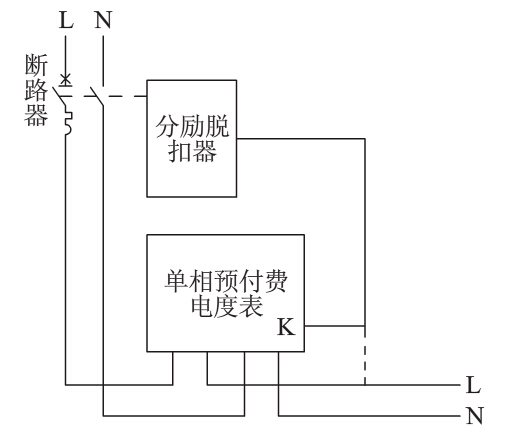

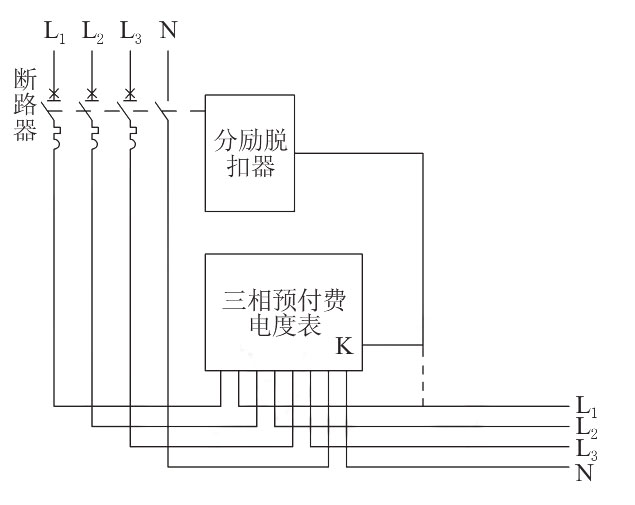

單相應用時的接線如圖2 所示三相應用時的圖1 分勵脫扣器電路原理圖接線如圖3所示。
圖2
圖3
斷路器安裝于用戶的進線端出線端接IC卡預付費電度表斷路器分勵脫扣器的控制端K接至IC卡預付費電度表的控制端。如IC卡預付費電度表未設置該控制端也可接至IC卡預付費電度表的相線輸出端按圖2、圖3中的虛線進行連接。

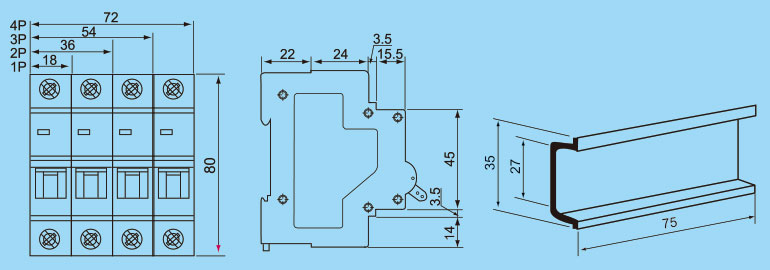

七、外形和安裝尺寸
八、訂貨須知
訂貨時要標明下列各點：
產品型號和名稱：如TXB7S-63預付費電表用斷路器/ TXB7S預付費電表專用斷路器 瞬時脫扣額定電流：如32A。
極數：1P+N
訂貨數量：如3210只。
訂貨舉例：TXB7S-63預付費電表斷路器，1P+N，32A，6110只。
