一、適用范圍
TXM1LE系列塑料外殼漏電斷路器（CM1LE塑殼漏電斷路器），適用于交流50Hz，額定工作電壓400V，額定工作電流至630A電路中做不頻繁轉換之用。斷路器具有過載、短路和欠電壓保護裝置，能保護線路和電源設備不受損壞。漏電保護可以對人身提供間接接觸保護。也可為因線路設備泄漏電流或接地故障提供保護。塑殼漏電斷路器的外形尺寸、安裝尺寸與CM1塑殼斷路器同殼架等級完全相同。CM1LE塑殼斷路器按照其額定極限斷路器分?jǐn)嗄芰Γ╨cu）的高低分為：M型（較高分?jǐn)嘈停?、H型（高分?jǐn)嘈停﹥深?。該斷路器具有體積小、分段高、飛弧短、抗震動等特點。

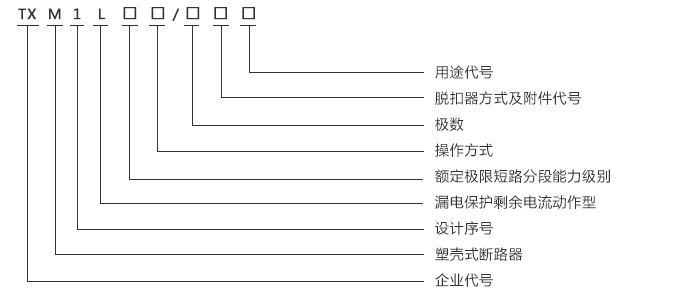

二、型號及其規格
注：
1.手柄直接操作無代號，轉動操作以Z表示，電動操作以P表示；
2.僅用做隔離的無脫扣器的斷路器以000表示；
3.保護電動機用斷路器以2表示，配電用無代號；
4.四極斷路器中性極（N極）結構代號；
A型：N極不安裝過電流脫扣元件，且N極始終接通不與其它三極一起合分；
B型：N極不安裝過電流脫扣元件，且N極與其它三極一起合分；
C型：N極安裝過電流脫扣元件，且N極與其它三極一起合分；
D型：N極安裝過電流脫扣元件，且N極始終接通不與其它三極一起合分；
三、產品特點
常規的斷路器的漏電保護模塊工作電源取樣為二相，本系列斷路器為三相，若缺任一相，斷路器仍能正常工作；額定剩余動作電流l△n及最大斷電時間根據世紀情況現場可調；
當相電壓降低至50V，漏電保護模塊仍能正常工作；
具有漏電報警輸出功能；
外形體積與CM1塑殼斷路器同規格相同安裝，具有較好的呼喚性。
四、脫扣器方式及附件代號
| 附件名稱 | 瞬時脫扣器 | 復式脫扣器 |
| 無 | 200 | 300 |
| 報警觸頭 | 208 | 308 |
| 分勵脫扣器 | 210 | 310 |
| 輔助觸頭 | 220 | 320 |
| 欠電壓脫扣器 | 230 | 330 |
| 分勵脫扣器+輔助觸頭 | 240 | 340 |
| 分勵脫扣器+欠電壓脫扣器 | 250 | 350 |
| 二組輔助觸頭 | 260 | 360 |
| 欠電壓脫扣器+輔助觸頭 | 270 | 370 |
斷路器的斷開時間
| 剩余電流 | l△n | 2l△n | 5l△n | 10l△n | |
| 非延時型 | 最大斷開時間 | 0.2 | 0.1 | 0.04 | 0.04 |
| 延時型 | 最大斷開時間 | 0.5/1.15/2.15 | 0.35/1/2 | 0.25/0.9/1.9 | 0.25/0.9/1.9 |
| 極限不動作時間 | —— | 0.1/0.5/1 | —— | —— | |
五、主要參數及技術性能
| 殼架電流lnm（A） | 100 | 225 | 400 | 630 | |||||
| 型號 | TXM1L-100 | TXM1L-225 | TXM1L-400 | TXM1L-630 | |||||
| 額定電流ln（A） | 16、20、25、32、40、50、63、80、100 | 100、125、140、160、180、200、225 | 225、250、315、350、400 | 400、500、630 | |||||
| 極數 | 3P / 4P | ||||||||
| 額定絕緣電壓Ui（V） | AC800V | ||||||||
| 額定工作電壓Ue（V） | AC400V | ||||||||
| 額定沖擊耐受電壓UImp | 8000V | ||||||||
| 額定頻率 | 50Hz | ||||||||
| 飛弧距離 | ≤50mm | ≤100mm | |||||||
| 額定極限短路分?jǐn)嗄芰cu | 35 | 35 | 50 | 80 | |||||
| 額定運行短路分?jǐn)嗄芰cs | 22 | 25 | 35 | 35 | |||||
| 額定剩余動作電流l△n | 100/300/500mA | 300/500/1000mA | |||||||
| 額定剩余不動作電流l△no | 1/2l△n | ||||||||
| 操作性能（次） | 電壽命 | 1500 | 1000 | 1000 | 1000 | ||||
| 機械壽命 | 8500 | 7000 | 4000 | 4000 | |||||
| 附件（可任選） | 分勵脫扣器 | ● | ● | ● | ● | ||||
| 欠電壓脫扣器 | ● | ● | ● | ● | |||||
| 輔助觸頭 | ● | ● | ● | ● | |||||
| 報警觸頭 | ● | ● | ● | ● | |||||
| 轉動手柄操作機構 | ● | ● | ● | ● | |||||
| 電動操作機構 | ● | ● | ● | ● | |||||
| 外形尺寸 | A | 92 | 122 | 107 | 142 | 150 | 198 | 210 | 280 |
| B | 150 | 165 | 257 | 280 | |||||
| C | 110 | 110 | 146.5 | 155 | |||||
| D | 92 | 90 | 106.5 | 115.5 | |||||
| 安裝尺寸 | a | 30 | 60 | 35 | 70 | 44 | 88 | 70 | 140 |
| b | 129 | 126 | 194 | 243 | |||||
| φd | 5 | 7 | |||||||
六、訂貨須知
訂貨時要標明下列各點：
產品型號和名稱：如TXM1L-400（CM1L塑殼斷路器）/ TXM1-150塑殼漏電斷路器 瞬時脫扣額定電流：如400A。
極數：4P
訂貨數量：如90只。
訂貨舉例：TXM1L漏電斷路器 CM1L塑殼漏電斷路器，3P+N，500A，65只。
