一、適用范圍

DZ15LE漏電斷路器，是一種中性對地的漏電保護裝置，適用于交流50Hz，額定電壓380V，額定電流至63A（100A）的電路中，作漏電保護之用，也可用來子防止因設備絕緣損壞，產生接地故障電流而引起的火災危險。并可用來保護線路和電動機的過載及短路，亦可作為線路的不頻繁轉換及電動機不頻繁起動之用。漏電斷路器的額定漏電動作值根據實際使用要求可撥動調整。
DZ15LE漏電斷路器符合GB14048.2標準。

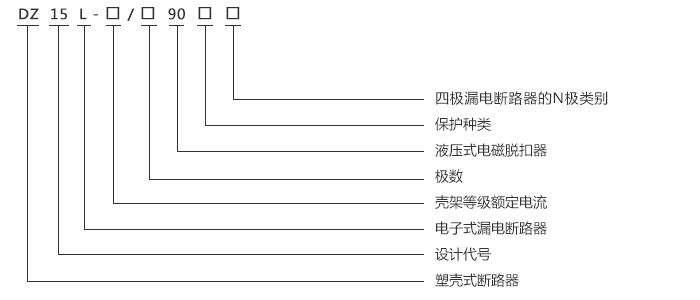

二、DZ15LE漏電斷路器型號及其規格

注：A型N極不安裝過電流脫扣元件，且N極始終接通，不與其它三極一起分合；
B型N極不安裝過電流脫扣元件，且N極與其它三極一起分合。
保護種類：配電保護用過電流脫扣器；電動機保護用過電流脫扣器。

三、DZ15LE漏電斷路器正常工作條件和安裝條件

◆ 安裝地點的海拔不超過2000米。
◆ 周圍空氣溫度
◇ 周圍空氣溫度上限不超過+40℃；
◇ 周圍空氣溫度24h平均值不超過+35℃；
◇ 周圍空氣溫度下限不低于-5℃。
◆ 大氣條件
◇ 大氣的相對溫度，在周圍最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的平均最低溫度為+25℃時，月平均最大相對濕度為90%，并考慮到溫度變化發生在產品表面上的凝露。
◆ 安裝條件
◇ 安裝在無沖擊振動及無雨侵襲的地方，上接線端子接電源側，下接線端子接負載側，與垂直面的傾斜度不超過5°。
◇ 安裝類別為Ⅲ類。
◇ 污染等級為3級。
◇ 漏電斷路器安裝場所附近的外磁碭在任何方向不超過地磁場的5倍。

四、DZ15漏電斷路器的主要技術參數及技術性能

★ 漏電斷路器的基本規格及參數

型號	額定電壓 Un(V)	殼架等級 額定電流 (A)	極數	額定電流 (A)	額定極限短 路分析能力 Icu（kA）	額定運行短 路分析能力 Ics（kA）	額定剩余接 通分?jǐn)嗄芰?br />IΔm（kA）	額定剩余 動作電流 I△n(mA)	額定剩余不 動作電流 I△no(mA)	飛弧 距離
DZ15LE-40	220	40	2	6， 10，16， 20，25， 32，40	3	1.5	1.0	15	8	≤50
								30	15
								50	25
	380		3					75	40
								100	50
			4					200	100
								300	150
DZ15LE-100	220	100	2	10，16， 20，25， 32，40， 50，63， 80，100	5	2.5	1.5	30	15	≤70
								50	25
								75	40
	380		3					100	50
								200	100
			4					300	150
								500	250

★ 一般型漏電斷路器的剩余電流分?jǐn)嗄芰σ姳?br />

剩余電流	I△n	2I△n	5I△n *a	10I△n*b
最大分?jǐn)鄷r(shí)間	0.3	0.15	0.04	0.04
a. 對于I△n≤0.03的漏電斷路器，5I△n可用0.25A取代。
b. 按注a 采用0.25A時，則10I△n為0.5A。

★ 一般型漏電斷路器的剩余電流分?jǐn)鄷r(shí)間見表

延時時間	I△n時的最大 分?jǐn)鄷r(shí)間(S)	2I△n		5I△n時的最大 分?jǐn)鄷r(shí)間(S)
		極限不驅動時間(S)	最大分?jǐn)鄷r(shí)間(S)
0.1	0.3	0.08	0.27	0.14
0.2	0.4	0.18	0.37	0.24
0.3	0.5	0.28	0.47	0.34
0.4	0.6	0.38	0.57	0.44
0.5	0.7	0.48	0.67	0.54
1	1.2	0.98	1.17	1.04

★ 漏電斷路器操作循環次數與實驗參數符合表5規定

保護種類	有載操作條件			殼架等級 額定電流(A)	操作循環次數			每小時操作 循環次數
	接通	分?jǐn)?/td>	cosφ		有載	無載	總次數
電動機保護用	Un 6In	0.17Un 6In	0.35	40, 100	1500	8500	10000	120次
配電線路用	Un In	Un In	0.8	40, 100	1500	8500	10000	120次

★ 主電路中不導致誤動作的過電流極限值
☆ 漏電斷路器在多相電路不平衡負載時及平衡負載時，不導致誤動作的過電流極限值為6In。
★ 過電流脫扣器的保護特性
★ 配電保護用漏電斷路器過電流脫扣器的保護特性見表

周圍空氣溫度	試驗電流/額定電流	試驗時間		起始狀態
		In>63A	In≤63A
	1.05	2h內不脫扣	1h內不脫扣	冷態開始
+30±2℃	1.30	2h內脫扣	1h內脫扣	熱態開始

★ 電動機保護用漏電斷路器過電流脫扣器的保護性能見表

周圍空氣溫度	試驗電流/額定電流	試驗時間	起始狀態
+20±2℃	1.05	2h內不脫扣	冷態開始
	1.20	2h內脫扣	熱態開始
-5±2℃	1.05	2h內不脫扣	冷態開始
	1.30	2h內脫扣	熱態開始
+40±2℃	1.00	2h內不脫扣	冷態開始
	1.20	2h內脫扣	熱態開始

★ 瞬時過電流脫扣器電流整定值
☆ 配電用斷路器瞬時過電流脫扣器電流整定值為10In，電動機保護用斷路器瞬時過電流脫扣器電流整定值為12In，其準確度為±20%。

五、DZ15LE斷路器結構與工作原理

DZ15LE漏電斷路器系電子式漏電斷路器，主要由零序電流互感器，電子控制漏電脫扣器及帶有過載和短路保護的斷路器組成。全部零部件裝在一個塑料外殼中。
當被保護電路中有漏電或人身觸電時，只要漏電電流達到動作電流值，零序互感器的二次繞組就輸出一個信號，并通過漏電脫扣器使斷路器動作，從而切斷電源起到漏電和觸電保護作用。
當被保護電路中出現過載或短路時，液壓式脫扣器完成延時或瞬時脫扣動作而使漏電斷路器動作。從而切斷電源起到過載或短路保護作用。

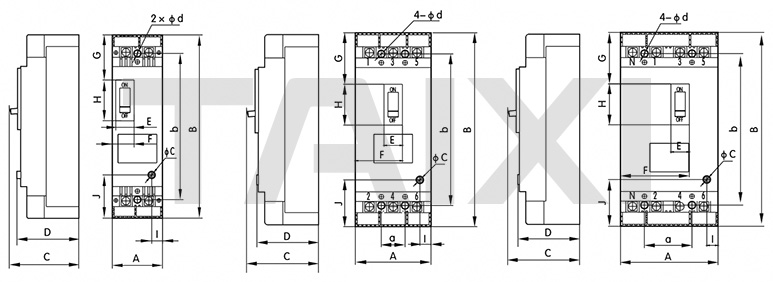

六、外形和安裝尺寸

型號	極數	外形尺寸				安裝尺寸
		A	B	C	D	a	b	安裝孔
DZ15L-40	3	78	194	88	73.5	25	180	4-5
	4	103	194	88	73.5	50	180	4-5
DZ15L-63	3	96	227	95	80	30	210	4-7
	4	126	227	95	80	60	210	4-7
DZ15LE-100	3	96	227	95	80	30	210	4-7
	4	126	227	95	80	60	210	4-7

七、訂貨須知

訂貨時要標明下列各點：
產品型號和名稱：如DZ15LE塑殼斷路器
瞬時脫扣額定電流：如315A。
斷路器的附件名稱、規格、組合代號，采用欠電壓脫扣器和分勵脫扣器時，應注明工作電壓（或控制電源電壓）的電壓值；
極數：3P
訂貨數量：如380只。
訂貨舉例：DZ15L-400/3300，4P，AC380V，250A，3500只。
