一、適用范圍

DZ47S-63 IC卡控制預付費斷路器，具有智能分勵脫扣功能，適用于交流50Hz(或60Hz)，額定工作電壓為230/400V，額定電流63A的線路中，對線路進行遠距離控制分?jǐn)嗷蜃詣有盘柨刂品謹?，同時對線路起過載和短路保護作用，也可以作為線路的不頻繁操作轉換之用。目前，廣泛應用于IC卡預付費電度表配套使用來控制線路的通斷。
DZ47S-63 IC卡控制預付費斷路器具有體積小、安裝方便等特點，對住宅付費的電表一個控制，當IC卡的充值余額不足的情況下控制斷路器會自動斷開，起到斷電的作用，等用戶繼續充值后合上即可。
IC卡控制預付費斷路器符合IEC60898、GB10963、GB14048.2標準，具有國際先進水平。

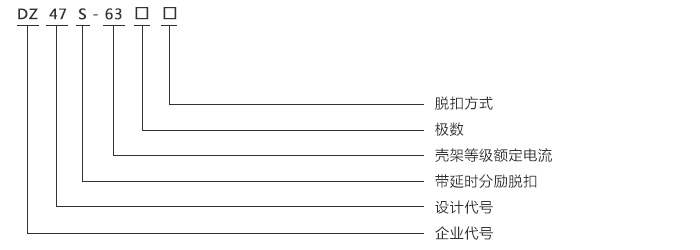

二、型號及其規格

三、結構特點

DZ47IC卡控制預付費斷路器由DZ47小型斷路器和智能模塊分勵脫扣器組裝而成。有瞬時脫扣和延時脫扣兩種方式。
外殼采用阻燃型耐弧高強度新型塑料制成，故耐沖擊強度和阻燃性能良好。觸頭系統采用電動斥力機構，大大提高了斷路器的分?jǐn)嗄芰?，使其斷路器的功能更加完善可靠，L極具有電磁保護和熱保護功能，N極具有電磁保護功能，S極具有分勵脫扣功能。全自動繞線的分勵脫扣線圈經受3300V（1.2/50μs）電壓試驗，滿足CEI28-6的絕緣等級Ⅲ。分勵脫扣壽命超過4000次。
分勵脫扣線圈具有限流作用，確保線圈在分勵脫扣線路中所吸收的電流，在一個可靠的安全值以內，能有效預防實際使用過程中線圈燒毀現象。分勵脫扣裝置單獨設計成一極，抗干擾能力強，能有效預防分勵脫扣器在電磁干擾和熱干擾下的誤動作。
IC卡控制預付費斷路器是專為單相、三相四線IC卡電能表配套使用而設計的，它具有反時限過載保護和短路保護功能能接收IC卡電能表的信號切斷電路，防止用戶拖欠電費，已廣泛用于國家電網一戶一表改造工程中。

四、延時分勵脫扣動作特性

IC卡控制預付費斷路器的工作電壓為70%~110%范圍的任何值，使用時通過信號線給斷路器和智能分勵脫扣器極上施加控制電壓，即信號電壓（可由遠端控制線路或IC卡電度表提供）然后將斷路器手柄推向閉合位置合閘。當需要遠程控制（或IC卡電度表欠費時）可以通過控制系統斷開控制電壓，斷路器應能在0.5s≤t≤2s可靠分?jǐn)?，同時斷路器還具備短路和過載功能。

五、主要技術參數

額定電流	6A、10A、16A、20A、25A、32A、40A、50A、63A
極數	1P+N / 3P+N
額定工作電壓	1P+N 230V
	3P+N 400V
頻率	50Hz
工作電壓范圍	65%~120% Un
分?jǐn)嗄芰?/td>	4500A
脫扣曲線	C
延時動作時間（智能分勵脫扣時間）	0.5s~2s
復位時間	＜30s
機械壽命	20000次
電氣壽命	10000次
限流等級	3
沖擊耐受電壓	6kV
環境	-25℃~70℃
接線	隧道式接線端子
安裝	上下鎖定夾，安裝更方便

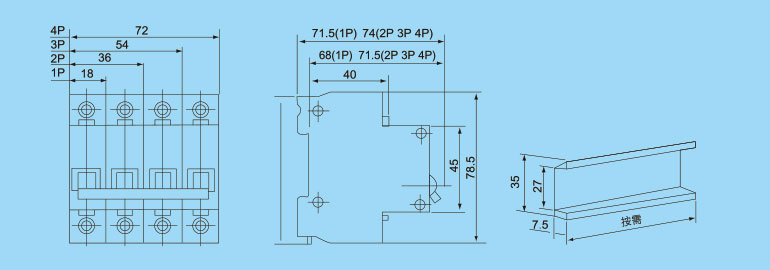

六、外形和安裝尺寸

七、訂貨須知

訂貨時要標明下列各點：
產品型號和名稱：如DZ47S-63IC卡控制預付費斷路器
額定電流：如63A。
訂貨數量：如563只。
訂貨舉例：DZ47S-63IC卡控制預付費斷路器，40A，630只。
