一、適用范圍

TXU3（ALU3浪涌保護器）-B、C、D系列大通流模塊化ALU3電涌保護器適用于門交流50/60Hz、額定電壓380V及以下的TT、IT、TN-S、TN-C、TN-C-S等供電系統，對電網因雷擊或電涌過電壓進行保護。其設計依據符合C61643-1、GB18802-2002它可泄放100KA雷擊電流，外殼設計安裝在35mm電氣導軌上，該脫離裝置能自動的將其從電網上脫離，同時狀態指示窗由綠色轉為紅色。
ALU3浪涌保護器具有共模（MC）和（MD）差模保護方式。ALU3電涌保護器符合GB18802.1、IEC61643-1等標準要求。

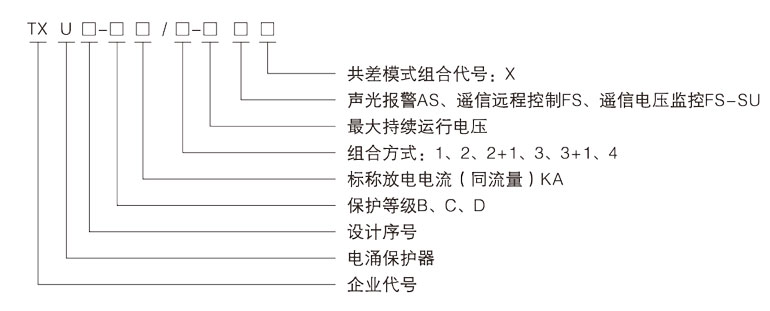

二、型號及其規格

三、電涌保護器的作用

ALU3電涌保護器采用了一種非線性特性極好的壓敏電阻，在正常情況下，電涌保護器外于極高的電阻狀態，漏流幾乎為零，保證電源系統正常供電。當電源系統出現上述情況的過電壓時，電涌保護器立即在納秒級的時間內迅速導通，將該過電壓的幅值限止在設備的安全工作范圍內。同時把該過電壓的能量釋放掉。隨后，電涌保護器又迅速的變?yōu)楦咦锠顟B(tài)，因而不影響電源系統的正常供電。

四、結構及工作原理

ALU3電涌保護器在三相四線制系統中，三條相線和一條零線對接地線之間均接有保護器。在正常情況下保護器處于高電阻狀態，當電網因雷擊或者其它原因出現浪涌過電壓時，保護器將立即在納秒級時間內迅速導通，將浪涌過電壓引入大地，從而保護了電網上的用電設備。當該浪涌電壓通過保護器，且消失后保護器重新變到高電阻狀態，從而不影響電網的正常運行。

五、產品特點

★ 采用自主知識產權的高性能氧化鋅壓敏電阻片
★ 采用專業技術的內金屬屏蔽保護模塊
★ 內置過流過熱,溫控斷路技術
★ 告警指示明顯，綠色（正常）、紅色（故障）
★ 模塊設計，安裝方便，帶電維護操作簡單
★ 配有遙信接口，能實現遠程監控
★ 新技術制作高能量間隙放電電極

六、主要技術參數

型號	TXU3-B30		TXU3-B40		TXU3-B60
最大持續運行電壓Uc（V~）	320	385	320	385	320	385
保護水平Up（kV）	＜2.0	＜2.0	＜2.0	＜2.5	＜2.5	＜3.0
標稱放電電流ln（8/20μs）（kA）	30		40		60
最大放電電流Imax（8/20μs）（kA）	60		80		100
響應時間t（ns）	＜25
熔斷器或斷路器（A）	63
工作環境（℃）	-40℃~+85℃
相對濕度（%）	≤95%（25℃）
接入導線截面積（mm2）	≥25		≥35		≥35
接入接地線截面積（mm2）	≥35		≥35		≥35



型號	TXU3-C15					TXU3-C20
最大持續運行電壓Uc（V~）	275	320	375	420	440	275	320	375	420	440
保護水平Up（kV）	＜1.2	＜1.5	＜1.8	＜2.0	＜2.0	＜1.2	＜1.5	＜1.8	＜2.0	＜2.0
標稱放電電流ln（8/20μs）（kA）	15					20
最大放電電流Imax（8/20μs）（kA）	30					40
響應時間t（ns）	＜25
熔斷器或斷路器（A）	25					32
工作環境（℃）	-40℃~+85℃
相對濕度（%）	≤95%（25℃）
接入導線截面積（mm2）	≥16					≥25
接入接地線截面積（mm2）	≥16					≥25
告警線截面積（mm2）	≥1.5



型號	TXU3-D5				TXU3-D10
最大持續運行電壓Uc（V~）	275	320	385	420	275	320	385	420
保護水平Up（kV）	＜1.2	＜1.5	＜1.8	＜2.0	＜1.2	＜1.5	＜1.8	＜2.0
標稱放電電流ln（8/20μs）（kA）	5				10
最大放電電流Imax（8/20μs）（kA）	10				20
響應時間t（ns）	＜25
熔斷器或斷路器（A）	10				16
工作環境（℃）	-40℃~+85℃
相對濕度（%）	≤95%（25℃）
接入導線截面積（mm2）	≥10				≥16
接入接地線截面積（mm2）	≥16				≥25
告警線截面積（mm2）	≥1.5

七、安裝位置及應用

■ C級雷電流SPD保護器，用于雷擊時等電位連接。
■ 安裝LPZ0B或LPZ1區與LPZ2區交界處。
■ 通常安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、有線電視機房、樓宇自控室、保安監控中心、消防中心、工業自控室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備產所的配電箱內；也可以安裝在樓層經下住宅照明總配電箱內；分散型小別墅應將SPD安裝在住戶配電箱內。

八、外形和安裝尺寸

九、為什么要用浪涌保護器

雷電的破壞力極大，開關電源僅靠外部的防雷（避雷針等）是不夠的，雷電波會直接或間接（通過電磁感應）侵入各電氣通路和金屬通道（如電源線、信號線、天饋線和金屬管道等）。由此產生的雷電過電壓和電涌電壓將對電子、電氣設備、信息網絡系統產生很大的危害，輕則毀壞線路，重則損壞設備，使系統癱瘓，造成難以估量的損失。
迅速變化的雷電流，會在電氣環路和雙股導線上感應產生高電壓而導致系統的絕緣被破壞。電力系統的各種操作能在電力線路上產生操作過電壓；一些電器設備開關操作，短路跳閘等能在電源線路中產生高于正常工作電壓的過電壓（浪涌電壓）從而對用電設備產生危害。

十、訂貨須知

訂貨時要標明下列各點：
產品型號和名稱：如ALU3-C電涌保護器
規格：如C級。
最大放電電流：40kA。
極數：2P
訂貨數量：如730只。
訂貨舉例：ALU3-C電涌保護器，40kA，1P，8000只。
